WARRIOR V52023 FACETING MACHINE

GEMSTONE FACETING MACHINE WARRIOR V5-2023 - High precision accurate faceting and polishing gemstone machine for Lapidary, Facetor, Gemcutter - Made in Saigon, Vietnam 72316

OVERVIEW - ESSENTIAL DETAILS

- Demension: 550mm x 260mm x 600mm ~ weight:  20 kg.
- Packing Demension: 660 x 400 x 500mm
- Jewelry Tools & Equipments Type: Lapidary tools
- Power Supply: AC 220 volts
- Color: Grey & Golden Yellow or custom to your favourite colours.
- Place of Origin: Saigon, Vietnam.

WARRANTY

1 year warranty for motor,
2 years for mechanical part.

SUPPLY ABILITY
- Supply Ability: 10 - 12 Units per Year
- Lead time:        7 - 10 working days

PACKING & DELIVERY
- Packing Demension: 660 x 400 x 500mm, not including woodframe.
- DHL, FedEx or any Courier up to customer.

---------------------
High precision gem faceting and polishing machine for cutting your gemstones with highly accuracy and ease. Gemstone Faceting Machine WARRIOR V5-2023 built up with the followings:

I - THE BASE & MOTOR

Demension of the aluminium base: 550mm x 260mm x 10mm (length x width x thickness).
Aluminium Base + Wooden box: 550mm x 260mm x 180mm (length x width x height)
Motor and Speed Control are set up in a wooden box tidily and assembled on a desk easily.

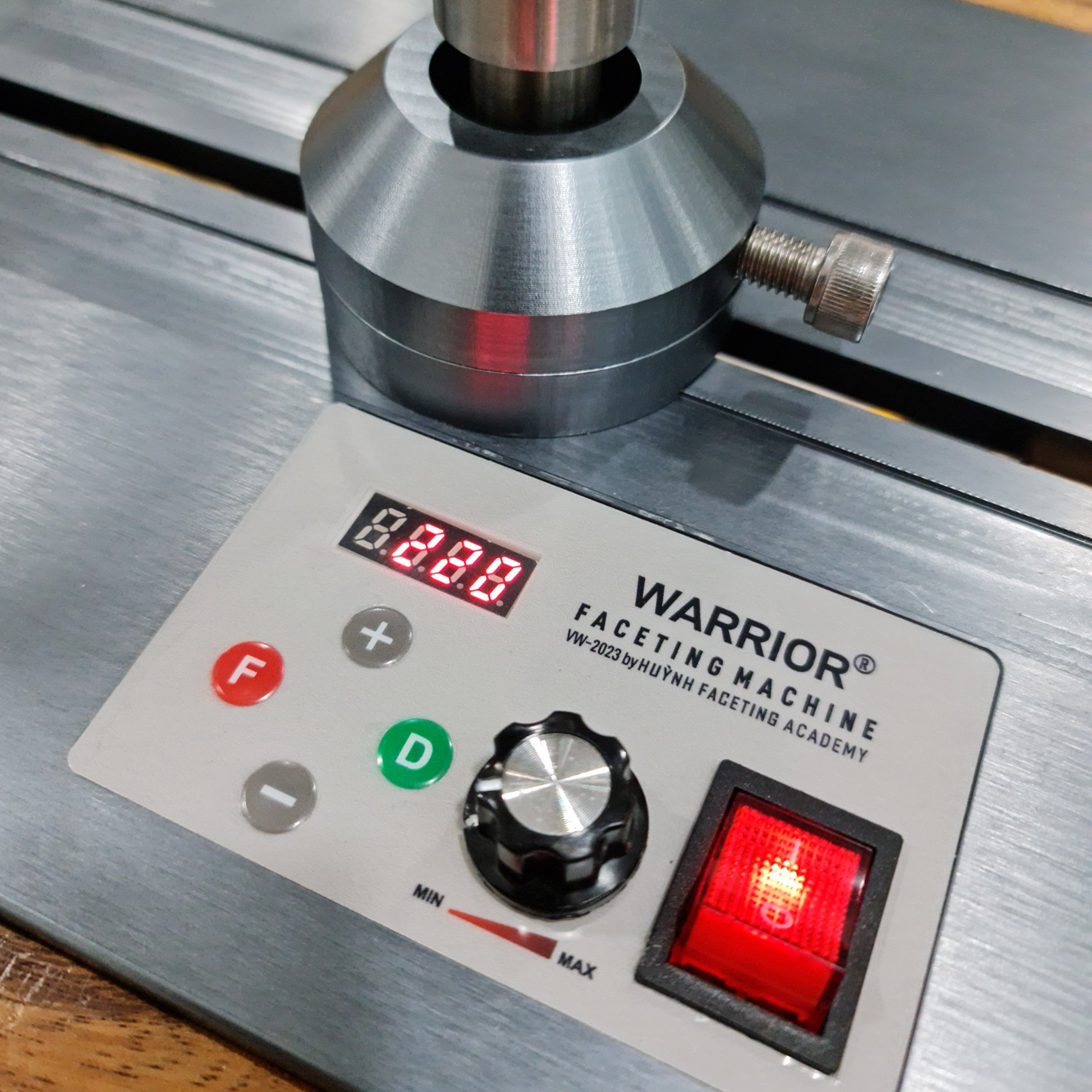

Speed Control is easy to use:
- ON/OFF button
- Speed ​​Control knob
- Engine Reverse button
- Button to limit the number of engine revolutions: up and down.
- Displays Screen engine speed

The machine equipped with brushless DC (BLDC) motor rated 550 watts with a variable speed of up to 3500 RPM. Type of plug is using 220V volt electricity.

The base comes with 150mm (6") disc but you can mount up to 200 mm (8”) disc on the machine.

II - THE FACETING HAND

It comes with an extremely easy and responsive angle adjustment, index and mast adjustment.

- Standard Classic Mast with Micrometer Head, measurement range 0–25 mm.
– Dop Axis positioning: 8mm Brass Dopstick.
- Index Cheater: rotational cheater, easily remember the number of turns and adjustment position.
– Digital Angle Protractor: assembled by 0.01 absolute encoder circuit, display screen 0.01 with battery inside.
+ Protractor Accuracy: +/- 0.01 degree.
+ Battery lasts 24 hours continuously.
+ Micrometer Angle adjustment:  0.01 degree, micrometer range 0–13 mm.

III - ACCESSORIES

MACHINE ACCESSORIES SUPPLIED WITH OUR WARRIOR V5-2023 GEMSTONE FACETING MACHINE:

 * 1 Pc. 96 Index Gear. [ You can also buy Index 64, 80, 120, ... ]
 * 1 Pc. Aluminium master lap 150mm (6 inch) for backing the grinding diamond lap.
 * 1 Pc. Brass dop stick Set with 21 dops
           - Flat dops: 2.3mm, 3.3mm, 4.3mm, 5mm, 6.3mm, 8mm, 10mm
           - Cone dops: 2.3mm, 3.3mm, 4.3mm, 5mm, 6.3mm, 8mm, 10mm
           - Vee dops: 2.3mm, 3.3mm, 4.3mm, 5mm, 6.3mm, 8mm, 10mm

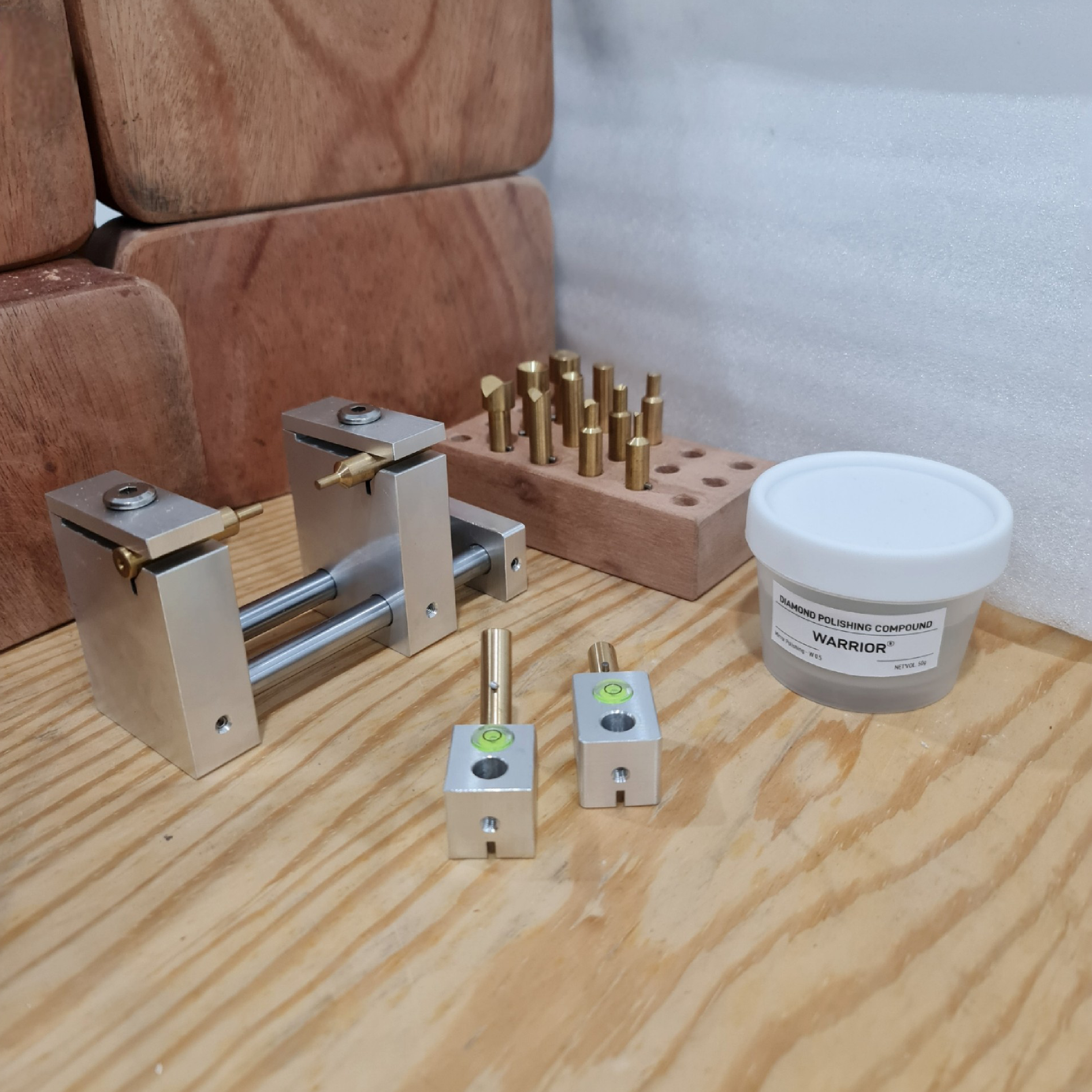

 * 1 Pc. 45-degree table adapter
 * 1 Pc. 90-degree table adapter
 * 1 Pc. Typical Transfer Dop Jig
 * 1 Pc. Water tray drain/ Water Drip tank with Drainage hose

 * 1 Pc. Superglue for doping

 * 1 Pcs. Diamond Coumpound W0.5 - 50 grams

Not including Polishing Lap & Grinding disc, you can also buy these equipments:

* 1 Pc. 150mm (6") Zinc polishing lap.
 * 5 Pcs. 150mm (6") Plated Diamond lap for grinding: 180, 240, 800, 1500, 3000 grit ( or the same grit ones)


So, you are all covered in terms of accessories and supplies to begin with.
A beginners' guide to faceting handbook + WARRIOR V5-2023 Faceting Machine is all you need to start learning faceting.

HUỲNH FACETING ACADEMY
Be a WORRIER, not a worrier!
Based in Saigon, Vietnam - driven by women

► Phone number: +84345789885 Zalo/ Whatsapp
► Website:  https://www.huynhfaceting.com/facetingmachine
► Address: 8/2 Hoang Hoa Tham street, Ward 7, Binh Thanh District, Ho Chi Minh city, Vietnam 72316


GEMSTONE FACETING MACHINE WARRIOR V5-2023 - MÁY MÀI FACET TIÊU CHUẨN, MÁY MÀI ĐÁ QUÝ & BÁN QUÝ: RUBY, SAPHIRE, SPINEL, GARNET, TOPAZ, CITRINE, ...

Thông tin cơ bản về MÁY MÀI FACET - WARRIOR FACETING MACHINE V5-2023
– Kích thước (dài x rộng x cao): 550mm*260mm*590mm
– Trọng lượng máy: 25kg, bao gồm cả tay mài, phần điện, đế gỗ và các phụ kiện theo máy.
– Máy sử dụng đĩa 6 inch & đĩa 8 inch, chỉ có sẵn đĩa đệm 6 inch.

I. PHẦN THÙNG MÁY VÀ ĐỘNG CƠ
- Kích thước thùng gỗ (dài x rộng x cao): 550 x 260 x 150 mm, dày 18mm
- Kích thước mặt mâm  (dài x rộng x cao): 550mm*260mm*10mm. Mặt mâm bao gồm màn hình điều khiển động cơ:

• Nút ON/ OFF
• Núm Speed Control
• Nút Đảo chiều động cơ
• Nút giới hạn số vòng quay động cơ
• Màn hình hiển thị Hiển thị tốc độ động cơ

– Động cơ: BLDC 550w, sử dụng nguồn điện 220V, lên đến 5000 vòng.
- Puly XL, gá kéo động cơ WARRIOR dễ dàng căn chỉnh. / Có thể đặt riêng động cơ trực tiếp, không kéo puly.
- Mặt đĩa phẳng so với mặt mâm: sai số 0.01

Phần động cơ và thùng máy được thiết kế để dễ dàng tháo lắp đặt trên khung mặt bàn rời, không bao gồm mặt bàn rời.


2. PHẦN TAY MÀI - WARRIOR FACETING HAND

- Cột bườm trụ trượt tiêu chuẩn + tinh chỉnh 0-25mm.
– Trục Dop và định vị thanh dop: sử dụng thanh đồng 8mm (thanh DOP 8li)
- Cheater bước ren 0.05, sử dụng chiết áp 10 vòng dễ dàng nhớ số vòng quay, vị trí điều chỉnh.
– Đồng hồ đo góc: Sử dụng mạch điều khiển encoder, hiển thị 0.01, bao gồm mạch, pin và sạc Type C. Độ chính xác: +/- 0.01
– Panme điều chỉnh góc 0.01 độ

3. PHỤ KIỆN ĐI KÈM

- 1 Đĩa đệm nhôm 150mm ~ 6 inch, lỗ tiêu chuẩn 12.7mm
- 1 Index Gear 96, chỉ bao gồm bánh răng Index 96, quý khách có thể mua thêm index 64, 80, 120 hoặc tùy chỉnh.
– Bộ dop đồng 8 li gồm 12 chiếc
+ Dops phẳng: 3mm, 5mm, 8mm, 10mm
+ Dops cone: 3mm, 5mm, 8mm, 10mm
+ Dops vee: 3mm, 5mm, 8mm, 10mm

- 1 Bộ đổi đầu tiêu chuẩn / Typical Transfer Block
- 1 Bộ mài mặt DOP 90 hoặc 1 DOP 45 tiêu chuẩn
- 1 Thau nước mica thoát nước, D200mm dành cho đĩa 6 inch, có nắp, có vòi thoát.
- 1 Trụ nước nhỏ giọt, D160mm có van khóa lưu

Chưa bao gồm nhóm phụ kiện sau:
- 1 đĩa đánh bóng hợp kim Zinc 150mm, dày 10mm, lỗ 12.7mm ( tặng d.a.o rạch đĩa)
- 5 đĩa mài kim cương, grit 320, 400, 800, 1500, 3000 (có thể chọn)
- Bột xoàn đánh bóng pha sẵn W0.5 HongKong

- 1 tuýp keo Superglue dán đá


4. CHÍNH SÁCH BẢO HÀNH

- Động cơ: 1 năm.
- Mạch đồng hồ đo góc: 2 năm
- Cơ khí: 2 năm

FACETING MACHINE WARRIOR V5-2023
by Huỳnh Faceting Academy. Made in Vietnam, since May 2023

Huỳnh Faceting Store 0345789885 Faceting Equipments and Tools Dụng cụ & thiết bị chế tác đá quý mài Facet tiêu chuẩn - Tp. Hồ Chí Minh

HUỲNH FACETING ACADEMY
Be a WARRIOR, not a worrier!
► Điện thoại: 0345789885 Huỳnh Faceting
► Website:  https://www.huynhfaceting.com
► Địa chỉ: 8/2 Hoàng Hoa Thám, P. 7, Q. Bình Thạnh, Tp. HCM
